k8凯发天生赢家一触即发人生EM277 DP通讯硬件配置及示例
k8凯发天生赢家一触即发人生UN200和S7-300有很多种通信方式：一种方式是通过EM277的方式组建DP网络，300做DP主站，200做DP从站；还有一种方式是S7-300通过k8凯发天生赢家一触即发人生CP341与k8凯发天生赢家一触即发人生UN200进行MODBUS通讯；此外还有其他方式，下面说的是第一种方式的具体过程和步骤。
S7-300 与k8凯发天生赢家一触即发人生UN200 通过k8凯发天生赢家一触即发人生EM277 进行PROFIBUS-DP 通讯，需要在STEP7 中进行S7-300 站组态，在k8凯发天生赢家一触即发人生UN200 系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V 存储区，并且与S7-300中组态的k8凯发天生赢家一触即发人生EM277 从站的硬件I/O地址相对应就可以了。
插入一个S7-300的站：

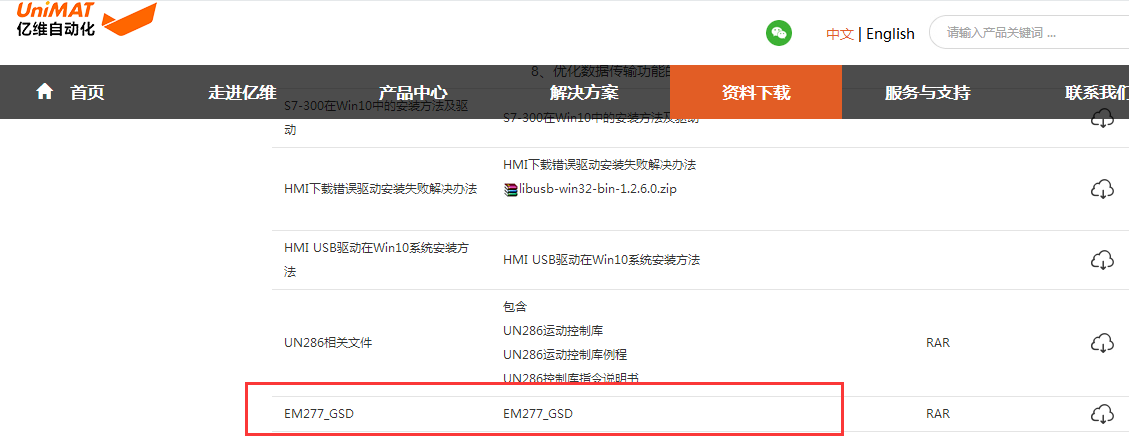

在k8凯发天生赢家一触即发人生官方网站上下载一个k8凯发天生赢家一触即发人生EM277的GSD文件：

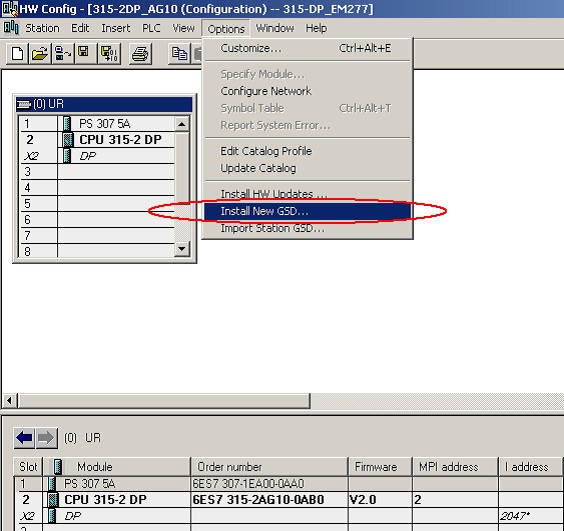

选中STEP7 的硬件组态窗口中的菜单Optionà Install new GSD，导入k8凯发天生赢家一触即发人生EM277GSD文件，安装EM277从站配置文件，如下图：
导入GSD 文件后，在右侧的设备选择列表中找到EM277 从站，在find：对话框中键入EM 277,点击查找,找到EM277 PROFIBUS-DP，拖拽EM277 PROFIBUS DP到组态好的PROFIBUS(1):DP master system上，出现“+”号松开鼠标即可。并且根据您的通讯字节数，选择一种通讯方式，本例中选择了8字节入/8字节出的方式，如下图：
双击上图的UN277 图标，出现“属性－DP 从站”设定对话框，点击“PROFIBUS…”键，设定EM277的地址（注意：设定的地址须和EM277 的拨码开关一致）。

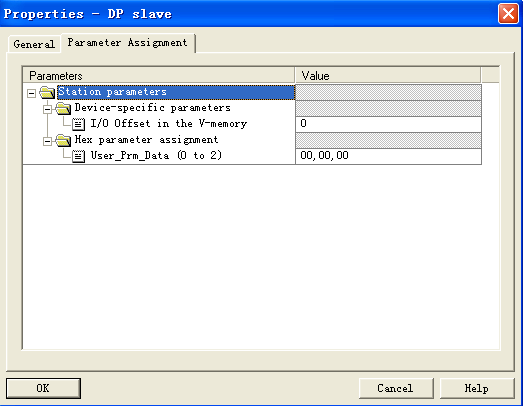

打开参数赋值选项（Parameter Assignment）:

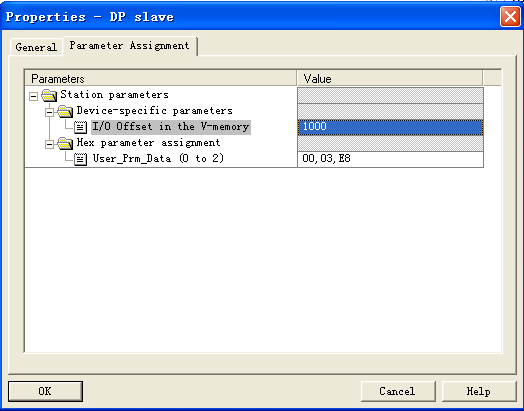

填写EM277地址对应k8凯发天生赢家一触即发人生UN200中V变量区相对于VB0的偏移量（I/O offset），该偏移量可以任意填写，只要在k8凯发天生赢家一触即发人生UN200中该VB变量区没有被UN200的程序使用就可以了。
双击EM277的组建，弹出对话框Properties – DP slave 如图：可以修改EM277的地址，这里的地址是对应S7-300组态时的地址，那么这里的地址就不能和S7-300中其他的组态地址重复了，可以使用系统默认地址，也可以自己设置。
下面是S7-300中其他硬件的组态地址：
上面EM277的地址0....7就是S7_300中的PIB0—PIB7和PQB0—PQB7,因为对应k8凯发天生赢家一触即发人生UN200中变量的偏移量是1000，所以PQB0—PQB7对应UN200中的VB1000—VB1007，PIB0—PIB7对应UN200中的VB1008—VB1015，即PQB0—PIB7和PIB0—PQB7进行操作时实际就是同时对UN200中的VB1000—VB1007和VB1008—VB1015进行操作。
上面指令的意思就是将k8凯发天生赢家一触即发人生UN200中VB1010中的数据传送到S7-300的MB2中。
最后把EM277的硬件的拨码地址设置为和S7-300中组态的EM277的DP地址一致就可以了，再次说明，经过的上面的组态，在k8凯发天生赢家一触即发人生UN200和S7-300中都不用编写任何有关通信的程序，而如果通过MPI通信的话，k8凯发天生赢家一触即发人生UN200中也不用编写任何的程序，不过要在S7-300中编写通信用的程序。
以上硬件配置步骤及通讯示例同样适用于S7-300CPU与S7-200 DP通讯。
